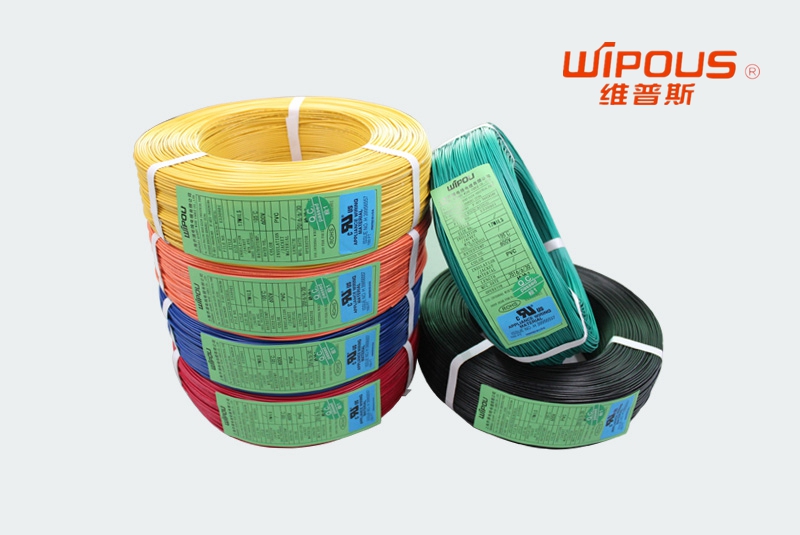

鍍錫五類銅絲絞合導體
環保PVC絕緣
產品說明及應用：
額定電壓：300V，額定溫度：105℃
導體使用單根或絞線30-16AWG裸銅或鍍錫絲
交聯PVC絕緣
護層厚度0.127至1.016mm
可通過UL VW-1及CSA FT1垂直耐燃實驗
使用標準厚度、易剝、易裁
具有抗酸堿、耐油、防潮、防霉等特性
適用于一般電子、電器設備內部連線
| 導體類型 | 導體 | 絕緣 | 護套 | 最大導體電阻 | 最小絕緣電阻 | 耐電壓 | 標準長度 | ||||
| 規格 | 線數/線徑 | 直徑 | 標稱厚度 | 標稱外徑 | 標稱厚度 | 標稱外徑 | |||||
| AWG | NO./mm | mm | mm | mm | mm | mm | Ω/km | MΩ/km | V | ft(M) | |
| 絞合導體 | 30 | 7/0.1 | 0.30 | 0.48 | 1.26 | 0.48 | 2.22 | 354.24 | 20 | 1500 | 2000(610) |
| 28 | 7/0.127 | 0.38 | 0.48 | 1.34 | 0.48 | 2.30 | 223.75 | 20 | 1500 | 2000(610) | |
| 26 | 7/0.16 | 0.48 | 0.48 | 1.44 | 0.48 | 2.40 | 139.73 | 20 | 1500 | 2000(610) | |
| 24 | 11/0.16 | 0.61 | 0.48 | 1.57 | 0.48 | 2.53 | 93.3 | 20 | 1500 | 2000(610) | |
| 22 | 17/0.16 | 0.76 | 0.48 | 1.68 | 0.48 | 2.60 | 55 | 20 | 1500 | 2000(610) | |
| 20 | 26/0.16 | 0.94 | 0.48 | 1.90 | 0.48 | 2.80 | 34.6 | 20 | 1500 | 2000(610) | |
| 18 | 41/0.16 | 1.18 | 0.48 | 1.96 | 0.48 | 2.92 | 21.8 | 20 | 1500 | 1000(305) | |
| 16 | 26/0.254 | 1.49 | 0.48 | 2.45 | 0.48 | 3.41 | 13.7 | 20 | 1500 | 1000(305) | |
| 單根導體 | 28 | 1/.032 | 0.32 | 0.48 | 1.28 | 0.48 | 2.24 | 227.39 | 20 | 1500 | 2000(610) |
| 26 | 1/0.404 | 0.404 | 0.48 | 1.37 | 0.48 | 2.33 | 142.79 | 20 | 1500 | 2000(610) | |
| 24 | 1/0.511 | 0.511 | 0.48 | 1.47 | 0.48 | 2.43 | 89.39 | 20 | 1500 | 2000(610) | |
| 22 | 1/0.643 | 0.643 | 0.48 | 1.61 | 0.48 | 2.57 | 54.3 | 20 | 1500 | 2000(610) | |
| 20 | 1/0.813 | 0.813 | 0.48 | 1.78 | 0.48 | 2.74 | 33.9 | 20 | 1500 | 2000(610) | |
| 18 | 1/1.024 | 1.024 | 0.48 | 1.99 | 0.48 | 2.95 | 21.4 | 20 | 1500 | 2000(610) | |
| 16 | 1/1.29 | 1.29 | 0.48 | 2.25 | 0.48 | 3.21 | 13.5 | 20 | 1500 | 1000(305) | |
