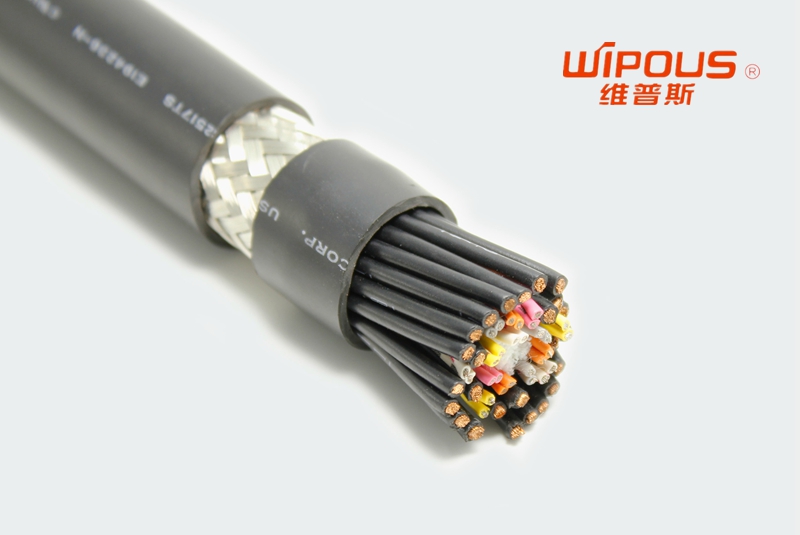

超細銅絲導體

柔性PVC絕緣

增加柔性填充

超柔性混合PVC護套

鍍錫銅絲編織屏蔽

G-HRKMCS 高柔性PVC屏蔽控制拖鏈電纜 300/500V

產品詳情介紹

電纜數據

產品應用：

喬浦G-HRKMCS高柔性屏蔽PVC控制電纜具有UL&cUL認證及CE認證可通用于北美和歐洲市場。該系列電纜用于工業自動化，機電成套設備，機床等機械設備，物流傳輸系統，生產線等控制系統中電氣連接，特別適合用于工業環境中，干燥或者潮濕的室內室外固定安裝，該線纜如果要在室外露天安裝，必須做好防紫外線防護。該線纜具有良好的柔軟性。護套采用耐油PVC，使線纜具有良好的耐油性能。用于拖鏈系統中，適合頻繁連續彎曲。鍍錫銅編織使線纜具有較強的抗外界電磁干擾能力，保證電纜系統的穩定性。

產品結構：

導體：多股細絞成束裸銅絲，符合UL 758標準

絕緣：特制PVC混合材料

芯線：芯線絞合成纜，芯線顏色符合VDE 0293

JZ 黑色芯線白色數字編碼帶黃綠導線

JB 彩芯線帶黃綠導線

OZ 黑色芯線白色數字編碼不帶黃綠導線

OB 彩芯線不帶黃綠導線

屏蔽：鍍錫銅編織屏蔽

外護套：特制PVC混合材料

外護套顏色：黑色和灰色

技術參數：

工作電壓：U：600V UL+cUL U0/U：300/500V

測試電壓：3000V

絕緣電阻：≥20MΩ/Km（20℃）

最小彎曲半徑：移動安裝：大約20×D（線纜外徑）

固定安裝：大約6×D（線纜外徑）

工作溫度：移動安裝 -10℃到+90℃

固定安裝 -30℃到+90℃

阻燃特性：符合VW-1，FT1

認證：UL2587,UL2733

產品特性和符合認證：

移動特性：

1、敷設行程：50M,加速度20m/S²，移動速度5m/S

2、彎曲壽命：30次/分鐘，>300萬次

特性：

1、防淺水，耐油，耐候特征

2、耐磨性，能承受一定機械外力

3、抗干擾性，穩定的信號傳輸特性

型號	芯線根數+導體規格	芯線根數+導體截面積	電纜近似外徑 (mm Max.)	電纜近似重量 (kg / km)
型號	芯線根數+導體規格	芯線根數+導體截面積	電纜近似外徑 (mm Max.)	電纜近似重量 (kg / km)
G-HRKMCS-20AWG-2C	2*20AWG	2*0.5	7.3	68.6
G-HRKMCS-20AWG-3C	3*20AWG	3*0.5	7.7	83.1
G-HRKMCS-20AWG-4C	4*20AWG	4*0.5	8.3	99.7
G-HRKMCS-20AWG-5C	5*20AWG	5*0.5	9.1	116.8
G-HRKMCS-20AWG-6C	6*20AWG	6*0.5	9.9	135.2
G-HRKMCS-20AWG-7C	7*20AWG	7*0.5	9.9	146.6
G-HRKMCS-20AWG-8C	8*20AWG	8*0.5	10.8	167.5
G-HRKMCS-20AWG-9C	9*20AWG	9*0.5	12.0	192.5
G-HRKMCS-20AWG-10C	10*20AWG	10*0.5	12.9	214.7
G-HRKMCS-20AWG-12C	12*20AWG	12*0.5	13.6	256.4
G-HRKMCS-20AWG-14C	14*20AWG	14*0.5	14.4	290.0
G-HRKMCS-20AWG-16C	16*20AWG	16*0.5	15.2	325.2
G-HRKMCS-20AWG-18C	18*20AWG	18*0.5	16.2	361.5
G-HRKMCS-20AWG-20C	20*20AWG	20*0.5	16.6	391.5
G-HRKMCS-20AWG-21C	21*20AWG	21*0.5	17.1	409.8
G-HRKMCS-20AWG-24C	24*20AWG	24*0.5	19.2	479.0
G-HRKMCS-20AWG-25C	25*20AWG	25*0.5	19.7	498.5
G-HRKMCS-20AWG-27C	27*20AWG	27*0.5	19.7	521.3
G-HRKMCS-20AWG-30C	30*20AWG	30*0.5	20.5	569.5
G-HRKMCS-20AWG-32C	32*20AWG	32*0.5	21.4	608.2
G-HRKMCS-20AWG-36C	36*20AWG	36*0.5	22.3	671.0
G-HRKMCS-18AWG-2C	2*18AWG	2*1.0	7.8	81.5
G-HRKMCS-18AWG-3C	3*18AWG	3*1.0	8.3	100.6
G-HRKMCS-18AWG-4C	4*18AWG	4*1.0	9.0	122..1
G-HRKMCS-18AWG-5C	5*18AWG	5*1.0	9.9	145.0
G-HRKMCS-18AWG-6C	6*18AWG	6*1.0	10.9	171.3
G-HRKMCS-18AWG-7C	7*18AWG	7*1.0	10.9	187.0
G-HRKMCS-18AWG-8C	8*18AWG	8*1.0	11.9	214.0
G-HRKMCS-18AWG-9C	9*18AWG	9*1.0	13.4	258.7
G-HRKMCS-18AWG-10C	10*18AWG	10*1.0	14.4	288.3
G-HRKMCS-18AWG-12C	12*18AWG	12*1.0	14.9	327.0
G-HRKMCS-18AWG-14C	14*18AWG	14*1.0	15.8	371.2
G-HRKMCS-18AWG-16C	16*18AWG	16*1.0	16.8	417.3
G-HRKMCS-18AWG-18C	18*18AWG	18*1.0	17.8	464.8
G-HRKMCS-18AWG-20C	20*18AWG	20*1.0	18.3	504.6
G-HRKMCS-18AWG-21C	21*18AWG	21*1.0	18.8	528.6
G-HRKMCS-18AWG-24C	24*18AWG	24*1.0	21.2	617.4
G-HRKMCS-18AWG-25C	25*18AWG	25*1.0	21.7	642.7
G-HRKMCS-18AWG-27C	27*18AWG	27*1.0	21.7	674.1
G-HRKMCS-18AWG-30C	30*18AWG	30*1.0	22.6	737.9
G-HRKMCS-18AWG-32C	32*18AWG	32*1.0	23.6	788.3
G-HRKMCS-18AWG-36C	36*18AWG	36*1.0	24.6	871.6
G-HRKMCS-16AWG-2C	2*16AWG	2*1.5	8.4	97.5
G-HRKMCS-16AWG-3C	3*16AWG	3*1.5	8.9	122.5
G-HRKMCS-16AWG-4C	4*16AWG	4*1.5	9.7	150.2
G-HRKMCS-16AWG-5C	5*16AWG	5*1.5	10.8	183.2
G-HRKMCS-16AWG-6C	6*16AWG	6*1.5	12.0	217.0
G-HRKMCS-16AWG-7C	7*16AWG	7*1.5	12.0	238.3
G-HRKMCS-16AWG-8C	8*16AWG	8*1.5	13.2	285.7
G-HRKMCS-16AWG-9C	9*16AWG	9*1.5	14.7	327.5
G-HRKMCS-16AWG-10C	10*16AWG	10*1.5	15.9	365.1
G-HRKMCS-16AWG-12C	12*16AWG	12*1.5	16.4	416.4
G-HRKMCS-16AWG-14C	14*16AWG	14*1.5	17.4	474.2
G-HRKMCS-16AWG-16C	16*16AWG	16*1.5	18.5	534.2
G-HRKMCS-16AWG-18C	18*16AWG	18*1.5	19.6	595.9
G-HRKMCS-16AWG-20C	20*16AWG	20*1.5	20.2	648.6
G-HRKMCS-16AWG-21C	21*16AWG	21*1.5	20.8	679.7
G-HRKMCS-16AWG-24C	24*16AWG	24*1.5	23.4	793.2
G-HRKMCS-16AWG-25C	25*16AWG	25*1.5	24.0	826.0
G-HRKMCS-16AWG-27C	27*16AWG	27*1.5	24.0	868.6
G-HRKMCS-16AWG-30C	30*16AWG	30*1.5	24.9	952.4
G-HRKMCS-16AWG-32C	32*16AWG	32*1.5	26.3	1060.0

型號	芯線根數+導體規格	芯線根數+導體截面積	電纜近似外徑 (mm Max.)	電纜近似重量 (kg / km)
型號	芯線根數+導體規格	芯線根數+導體截面積	電纜近似外徑 (mm Max.)	電纜近似重量 (kg / km)
G-HRKMCS-16AWG-36C	36*16AWG	36*1.5	27.4	1171.6
G-HRKMCS-14AWG-2C	2*14AWG	2*2.5	9.2	121.1
G-HRKMCS-14AWG-3C	3*14AWG	3*2.5	9.8	156.1
G-HRKMCS-14AWG-4C	4*14AWG	4*2.5	10.9	197.6
G-HRKMCS-14AWG-5C	5*14AWG	5*2.5	12.1	241.1
G-HRKMCS-14AWG-6C	6*14AWG	6*2.5	13.5	299.4
G-HRKMCS-14AWG-7C	7*14AWG	7*2.5	13.5	329.4
G-HRKMCS-14AWG-8C	8*14AWG	8*2.5	14.8	376.9
G-HRKMCS-14AWG-9C	9*14AWG	9*2.5	16.5	431.8
G-HRKMCS-14AWG-10C	10*14AWG	10*2.5	17.7	481.7
G-HRKMCS-14AWG-12C	12*14AWG	12*2.5	18.4	552.4
G-HRKMCS-14AWG-14C	14*14AWG	14*2.5	19.5	631.0
G-HRKMCS-14AWG-16C	16*14AWG	16*2.5	20.7	712.4
G-HRKMCS-14AWG-18C	18*14AWG	18*2.5	22.0	795.9
G-HRKMCS-14AWG-20C	20*14AWG	20*2.5	22.6	868.3
G-HRKMCS-14AWG-21C	21*14AWG	21*2.5	23.2	910.4
G-HRKMCS-14AWG-24C	24*14AWG	24*2.5	26.4	1104.1
G-HRKMCS-14AWG-25C	25*14AWG	25*2.5	27.1	1149.4
G-HRKMCS-14AWG-27C	27*14AWG	27*2.5	27.1	1209.5
G-HRKMCS-14AWG-30C	30*14AWG	30*2.5	28.2	1325.9
G-HRKMCS-14AWG-32C	32*14AWG	32*2.5	29.4	1415.9
G-HRKMCS-14AWG-36C	36*14AWG	36*2.5	30.7	1568.4
G-HRKMCS-12AWG-2C	2*12AWG	2*4.0	10.4	158.9
G-HRKMCS-12AWG-3C	3*12AWG	3*4.0	11.1	210.5
G-HRKMCS-12AWG-4C	4*12AWG	4*4.0	12.4	268.3
G-HRKMCS-12AWG-5C	5*12AWG	5*4.0	13.7	328.7
G-HRKMCS-12AWG-7C	7*12AWG	7*4.0	15.2	434.9
G-HRKMCS-10AWG-2C	2*10AWG	2*6.0	11.8	215.0
G-HRKMCS-10AWG-3C	3*10AWG	3*6.0	12.7	288.7
G-HRKMCS-10AWG-4C	4*10AWG	4*6.0	14.1	370.4
G-HRKMCS-10AWG-5C	5*10AWG	5*6.0	15.7	455.4
G-HRKMCS-10AWG-7C	7*10AWG	7*6.0	17.4	606.9
G-HRKMCS-8AWG-3C	3*8AWG	3*10	16.7	471.2
G-HRKMCS-8AWG-4C	4*8AWG	4*10	18.6	607.3
G-HRKMCS-8AWG-5C	5*8AWG	5*10	20.7	749.1
G-HRKMCS-8AWG-7C	7*8AWG	7*10	23.0	1002.6
G-HRKMCS-6AWG-3C	3*6AWG	3*16	21.2	744.3
G-HRKMCS-6AWG-4C	4*6AWG	4*16	23.7	963.2
G-HRKMCS-6AWG-5C	5*6AWG	5*16	26.4	1191.3
G-HRKMCS-6AWG-7C	7*6AWG	7*16	29.3	1600.8
G-HRKMCS-4AWG-3C	3*4AWG	3*25	26.2	1105.6
G-HRKMCS-4AWG-4C	4*4AWG	4*25	29.2	1435.0
G-HRKMCS-4AWG-5C	5*4AWG	5*25	32.6	1778.0
G-HRKMCS-4AWG-7C	7*4AWG	7*25	36.1	2395.8
G-HRKMCS-2AWG-3C	3*2AWG	3*35	31.3	1860.4
G-HRKMCS-2AWG-4C	4*2AWG	4*35	35.0	2360.8
G-HRKMCS-2AWG-5C	5*2AWG	5*35	39.1	2895.3
G-HRKMCS-2AWG-7C	7*2AWG	7*35	43.3	3874.2
G-HRKMCS-1/0AWG-3C	3*1/0AWG	3*50	38.9	2788.2
G-HRKMCS-1/0AWG-4C	4*1/0AWG	4*50	43.5	3531.7
G-HRKMCS-1/0AWG-5C	5*1/0AWG	5*50	48.5	4328.2
G-HRKMCS-1/0AWG-7C	7*1/0AWG	7*50	53.8	5781.2
G-HRKMCS-2/0AWG-3C	3*2/0AWG	3*70	42.5	3050.9
G-HRKMCS-2/0AWG-4C	4*2/0AWG	4*70	47.5	3986.8
G-HRKMCS-2/0AWG-5C	5*2/0AWG	5*70	53.1	4958.3
G-HRKMCS-3/0AWG-3C	3*3/0AWG	3*95	46.9	3824.2
G-HRKMCS-3/0AWG-4C	4*3/0AWG	4*95	52.4	5004.2
G-HRKMCS-3/0AWG-5C	5*3/0AWG	5*95	58.6	6227.6
G-HRKMCS-4/0AWG-3C	3*4/0AWG	3*120	51.8	4801.0
G-HRKMCS-4/0AWG-4C	4*4/0AWG	4*120	57.9	6290.4
G-HRKMCS-250MCM-3C	3*250MCM	3*150	56.3	5371.3
G-HRKMCS-250MCM-4C	4*250MCM	4*150	63.1	7034.5
G-HRKMCS-350MCM-4C	4*350MCM	4*185	69.4	9300.7
