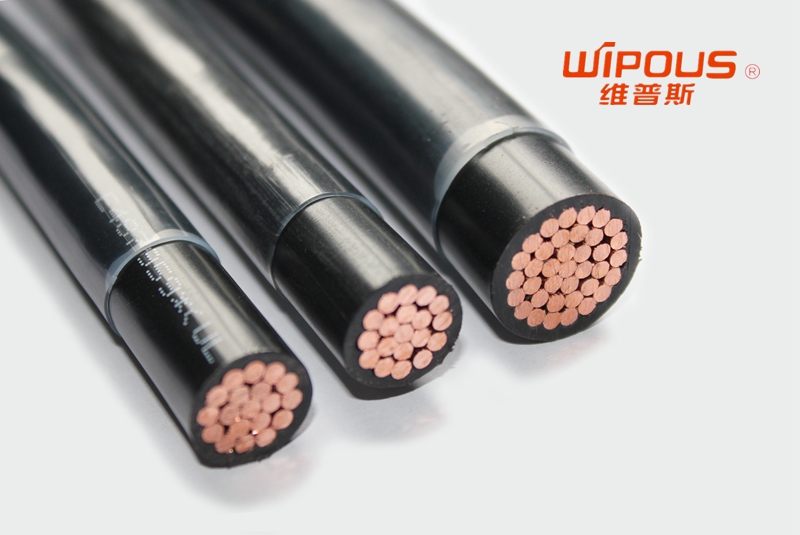

裸銅導體
進口耐磨尼龍涂層外護套
環保PVC絕緣
產品說明及應用：
型號：FVN、FVN-90
額定電壓：450V/750V
工作溫度：70℃或90℃
用途：適用于一般電氣設備，裝置，作電源動力等布置敷設線路作銜接用。
執行標準：JB/T10261-2001
| 導體類型 | 導體 | 絕緣 | 最大外徑 | 20°C最大導體電阻 | 標準長度 | ||
| 規格 | 線數/線徑 | 標稱厚度 | 標稱外徑 | ||||
| 絞合導體 | MM | NO./mm | mm | mm | mm | Ω/km | M |
| 0.2 | 12/0.15 | 0.35 | 0.15 | 1.7 | 82.5 | 4.1 | |
| 0.3 | 16/0.15 | 0.35 | 0.15 | 1.9 | 71.2 | 5 | |
| 0.4 | 23/0.15 | 0.35 | 0.15 | 2.1 | 43.5 | 6.4 | |
| 0.5 | 28/0.15 | 0.35 | 0.15 | 2.2 | 40.1 | 7.65 | |
| 0.6 | 19/0.20 | 0.35 | 0.15 | 2.2 | 29.3 | 8.5 | |
| 0.8 | 19/0.23 | 0.35 | 0.15 | 2.3 | 22.1 | 10.6 | |
| 1.0 | 19/0.26 | 0.35 | 0.15 | 2.5 | 20 | 13 | |
| 1.2 | 19/0.28 | 0.40 | 0.15 | 2.6 | 14.6 | 15.3 | |
| 1.5 | 19/0.32 | 0.40 | 0.15 | 2.9 | 13.7 | 19 | |
| 2.0 | 49/0.23 | 0.40 | 0.15 | 3.4 | 10 | 25.6 | |
| 2.5 | 49/0.26 | 0.40 | 0.15 | 3.9 | 8.21 | 31.6 | |
| 3.0 | 49/0.28 | 0.45 | 0.15 | 4.0 | 6.63 | 36.9 | |
| 4.0 | 77/0.26 | 0.45 | 0.15 | 4.8 | 5.09 | 50.5 | |
| 5.0 | 98/0.26 | 0.45 | 0.15 | 5.1 | 4.13 | 51.8 | |
| 6.0 | 77/0.32 | 0.45 | 0.18 | 5.6 | 3.39 | 74.2 | |
| 8.0 | 98/0.32 | 0.50 | 0.18 | 60.0 | 2.3 | 90.6 | |
| 10 | 126/0.32 | 0.50 | 0.18 | 7.1 | 1.95 | 118.6 | |
| 16 | 209/0.32 | 0.60 | 0.22 | 9.0 | 1.24 | 194.2 | |
| 20 | 247/0.32 | 0.60 | 0.22 | 9.4 | 0.918 | 223.8 | |
| 25 | 207/0.39 | 0.60 | 0.22 | 10.4 | 0.795 | 280.3 | |
| 35 | 285/0.39 | 0.60 | 0.22 | 11.6 | 0.514 | 369.9 | |
| 50 | 380/0.41 | 1.0 | 0.22 | 13.0 | 0.348 | 542.5 | |
| 70 | 418/0.45 | 1.2 | 0.22 | 15.6 | 0.263 | 731.4 | |
| 95 | 589/0.45 | 1.2 | 0.22 | 17.9 | 0.186 | 993.5 | |
| 120 | 779/0.45 | 1.5 | 0.22 | 19.4 | 0.141 | 1314 | |
